ZCQ-300真空除氣器

一、概述

ZCQ-300真空除氣器是一種專門用於處理氣浸鑽井液的固控設備，適用於配套4500m以上鑽機的環淨化係統。該除氣器可迅速除去鑽井液中的浸入氣體、恢複鑽井液的比重、穩定鑽井液的性能。是探井、超深井、欠平衡井工程不可缺少的設備。該真空除氣器配備射流泵一起工作。

二、 主要技術參數

1、    處理量：280～320m3/h             2、真空度：280～500mmHg

3、真空泵電機功率：3/4kW（60Hz）   4、除氣效率：≥95%

5、   電機轉速：1420/1750（60Hz）r/min 6、質量：2800kg

7、外形尺寸：2200×1200×2000mm

三、結構組成、工作原理及特點

1、ZCQ-300真空除氣器結構如圖2所示，主要有真空罐、真空泵、啟動器、氣水分離器、觀察蓋、進液管、排液管等組成。

2、ZCQ-300真空除氣器的工作原來是利用真空泵的抽吸作用，在真空罐內形成負壓，鑽井液在大氣壓的作用下，通過吸入管進入真空室，並通過吸入立管上的排液孔噴射到多層傘形氣體分離片上，氣浸鑽井液分布在傘形氣體分離片上將氣泡暴露，在真空的作用下氣泡爆破，氣體被真空泵抽走，並被排放到井場外的安全地帶。除氣後的鑽井液通過射流泵的作用排入到循環罐下一個隔倉。

3、ZCQ-300真空除氣器主要特點：

（1）、處理量大、除氣效率高，對氣浸嚴重的鑽井液能夠全流量工作，一個循環即能使鑽井液的密度恢複到正常值；

（2）水環式真空泵在工作過程中，始終處於等溫狀態下，適用於易燃易爆的氣體抽吸，安全性能可靠；

（3）、鑽井液通過轉子的窗口高速射向四壁，鑽井液中的氣泡破碎徹底，除氣效果好；

（4）、氣水分離器的的結構設計合理，能保證氣水有效分離，並能濾去雜物，保證排氣管始終暢通。

四、 安裝

1、除氣器平放在罐麵上，無需特殊固定，但要安放平穩，要求不能有明顯的傾斜；

2、吸入管和排出管口都應插入到罐麵以下1.2m左右，以保證管口在液麵以下。

3、排出管必須插入到吸入管的下一個倉裏；

4、液氣分離器上的排氣管可接一根2 1/2″膠管，將有害氣體排到安全地帶；

五、操作使用

1、啟動前的準備及檢查

（1）查看吸入管及排出管口是否在液麵以下，如果在液麵以上，需調整液麵，使吸入管及排出管口插入到液麵以下；

（2）檢查氣水分離器裏是否有水（如果水量不足將影響真空泵的有效工作），如沒水，將氣水分離器上的進水球閥與清水管接通，打開進水閥，待水從氣水分離器溢流口溢出時停止；

（3）新安裝的設備，在啟動前，應先點動檢查電機的轉向，以保證真空泵轉向與箭頭標記方向一致，絕對禁止反向運轉；

（4）檢查填料壓緊程度是否適當，填料不能壓得過緊。正常壓緊的填料能夠使泵中的水成滴地向外漏出。

2、啟動及操作

（1）啟動真空泵電機;

（2）大約30秒後啟動砂泵電機；

（3）調整調節碟閥的開度（如圖2所示），同時觀察真空表，使真空度在280~500mmHg間一個值左右穩定下來。這時通過觀察窗能看到鑽井液在除氣罐內的傘形片上均勻的分布流向罐壁；

（4）如果通過調整調節碟閥不能使除氣器穩定工作，需要調整調壓閥（如圖1所示）來完成，調壓閥的調整工序如下：

a.卸下護套；b.旋鬆鎖緊螺母；

c.當真空度低於280mmHg，且不穩定時，逆時針旋轉調節帽，調至穩定後，旋緊鎖緊螺帽；

d. 當真空度高於5000mmHg，且不穩定時，順時針旋轉調節帽，調至穩定後，旋緊鎖緊螺帽；

e.調整完畢後蓋上護套。

3、停機

（1）按啟動器上的紅色按鈕，停止電機的工作；

（2）打開除氣罐上方的放氣閥（如圖2所示），使鑽井液迅速流入循環罐裏，以免進入真空泵；

（3）如果是在冬天，停機後應及時打開放水閥（如圖2所示），放出真空泵及氣水分離器內的水，以免凍壞真空泵殼體。

六、維護與保養

1、定期檢查連接螺栓，有鬆動的要及時上緊；

2、每隔1個月，給真空泵軸承腔加注潤滑機油一次，每次加注量約150ml，加多了會從兩端軸承蓋處泄露出來，屬正常現象；

3、除氣器真空罐的進氣內腔應定期清洗（一般每月一次），以免雜物堵塞氣體通道。在停機狀態下，將清水管接至放氣閥上，通水衝洗3-5分鍾。

4、冬天使用後，要及時放掉氣水分離器及真空泵內的積水，防止真空泵殼體凍裂。

5、真空泵在正常運轉時，須觀察是否有振動，細聽泵內是否有雜聲，如果噪音大溫度高（正常軸承溫升不得比環境溫度高出40℃，但工作溫度不得超過70℃），應立即停車檢查。

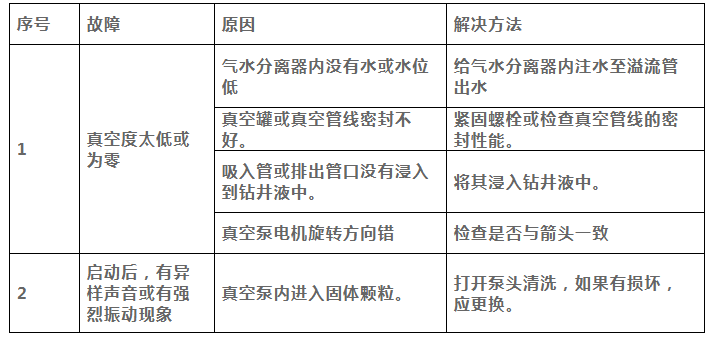

七、常見故障及排除方法
